熱鍍鋅鋼格板白銹如何產(chǎn)生的

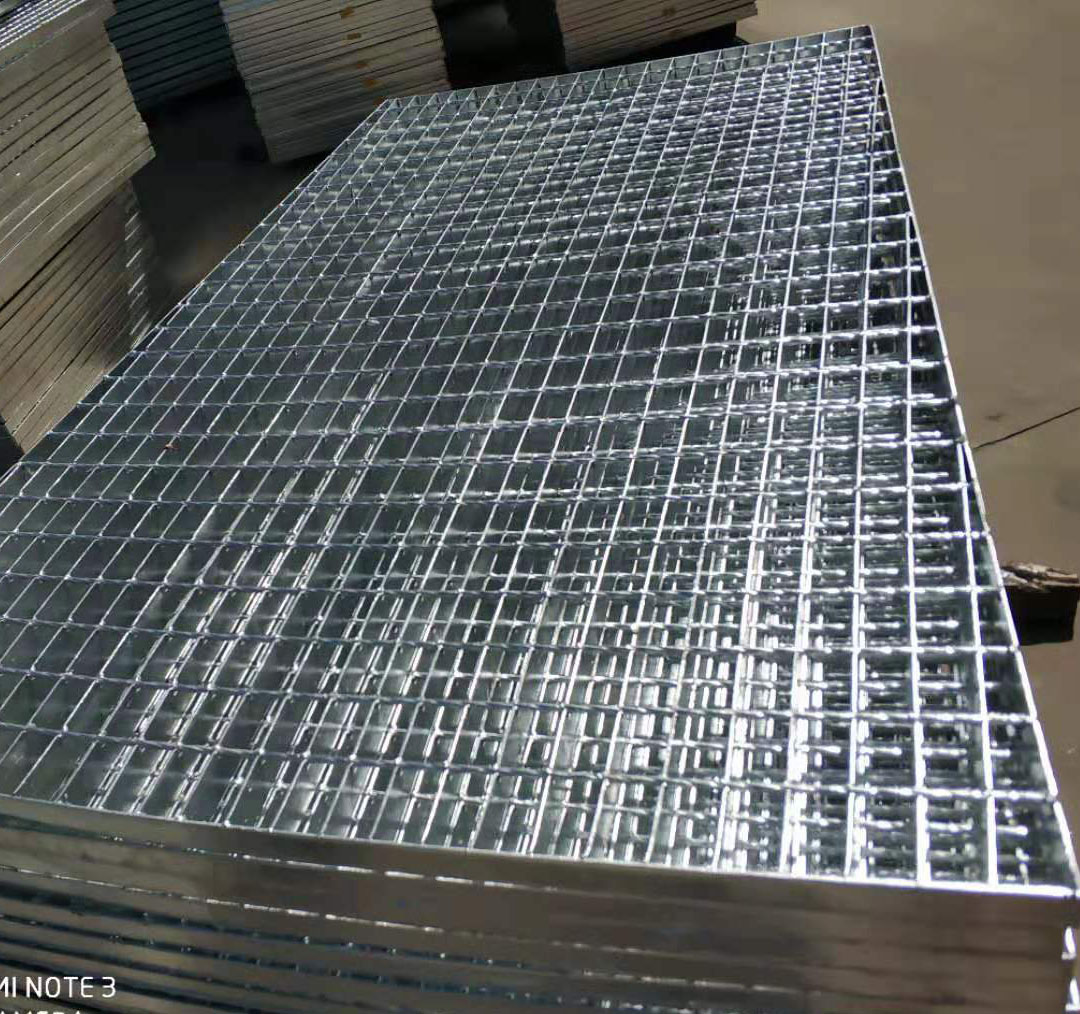

熱鍍鋅鋼格板在焊接完成后需要進(jìn)行熱鍍鋅處理，但是在熱鍍鋅完成后經(jīng)過一段時(shí)間的放置會發(fā)現(xiàn)原本平整光滑的表面出現(xiàn)大量白色或灰色粉末。這是因?yàn)樾洛兒玫牡臒徨冧\鋼格板都是整齊的一層一層的碼放起來的，有些鍍鋅廠家因?yàn)榇娣盼恢貌煌�，可能會存放在潮濕或通風(fēng)不好的環(huán)境中，經(jīng)過長時(shí)間的潮濕空氣腐蝕，在鍍鋅層表面就會出現(xiàn)白色或灰色的粉狀腐蝕產(chǎn)物，這種腐蝕產(chǎn)物就是通常所說的白銹。因?yàn)殇\是一種非常活潑的金屬，鋅的表面與周圍的潮濕空氣接觸，首先會與潮濕的水汽發(fā)生化學(xué)反應(yīng)，形成一層多孔、膠粘狀的腐蝕物。隨后氫氧化鋅會進(jìn)一步與大氣中的二氧化碳產(chǎn)生反應(yīng)，生成一層薄的、致密的、有一定粘附性的（堿式碳酸鋅）腐蝕產(chǎn)物，可以阻止鍍鋅層進(jìn)一步腐蝕。當(dāng)熱鍍鋅鋼格板整齊的碼放并放置在潮濕的空氣中時(shí)，由于熱鍍鋅鋼格板的表面沒有自由流動的空氣，鍍鋅層的局部表面將不能發(fā)生形成上述腐蝕產(chǎn)物保護(hù)膜的化學(xué)反應(yīng)，而是發(fā)生電化學(xué)腐蝕，形成白銹。

熱鋼格板表面預(yù)如何防白繡

1.鉻酸處理：把鍍鋅鋼格板浸入鉻酸溶液中，讓鋅層表面形成活性低之薄膜方法，此種鉻酸皮膜即使稍被碰破，破口附近的鉻酸鹽也會在水中溶化匯集到破口部位，再次形成新膜，可以有效地防止白銹的產(chǎn)生。

2.涂油處理：在鍍鋅鋼格板上涂油，防止空氣與鋅直接接觸，這里要注意的是，如果您要進(jìn)行涂漆前請必須先將鋼格板表面的油擦掉。

3.磷酸鹽處理：若鍍鋅鋼格板將作為涂漆用途，則可施予磷酸鹽皮膜處理，磷酸鹽會穩(wěn)穩(wěn)的附著在鍍鋅鋼格板表面上，形成疏松多孔狀，可為涂料提供良好的立足點(diǎn)，而獲得強(qiáng)固附著效果。在用戶方面，只要進(jìn)行簡單脫脂，就可以涂漆啦。

生產(chǎn)的熱鍍鋅鋼格板應(yīng)存放在通風(fēng)良好的地方，或者在濕度較高及冷暖差別大的季節(jié)里使用干燥機(jī)或干燥爐防止發(fā)生結(jié)露。注意不要被浸水而濕了，如被露水或水浸濕要處理干燥，也可以把包裝拆開，使用風(fēng)扇等之進(jìn)行送風(fēng)吹干。存放在通風(fēng)良好的地方，如果冷暖溫差大，易發(fā)生結(jié)露之處要避開。 只要做到以上幾點(diǎn)，就能防止熱鍍鋅鋼格板產(chǎn)生白銹了。

熱鍍鋅鋼格板出現(xiàn)白銹后的處理措施

在大多數(shù)情況下,白銹并不表明鋼格板鍍層已嚴(yán)重破壞,也并不一定意味著鍍鋅鋼格板的使用壽命會減少。發(fā)生白銹后,應(yīng)將原先密堆的鍍件擺開以使其表面迅速變干,并立即檢查。

當(dāng)鍍鋅鋼格板表面的白銹較輕微時(shí),應(yīng)用干布擦去銹跡。因?yàn)樵诔睗竦沫h(huán)境下,鋼格板表面非常輕微的白銹也可能妨礙堿式碳酸鋅腐蝕產(chǎn)物保護(hù)膜的形成。

中度到重度腐蝕的鋼格板可用硬毛刷來清除,不能用鋼絲刷。在清除白銹后必須檢查產(chǎn)生白銹部位鍍層厚度,以確保留有足夠的鍍鋅層保護(hù)。

在存放很久的有白銹的鋼格板上,典型的白色和灰色的腐蝕產(chǎn)物可能會變黑。當(dāng)這種情況出現(xiàn)時(shí)，就說明大量的鍍鋅層已經(jīng)被腐蝕,使用壽命會降低。在極端的情況下,由于在惡劣的環(huán)境中長期存放,形成了嚴(yán)重的白色沉積物或紅銹,它已損害鋼格板的使用壽命,就必須重鍍或按相關(guān)標(biāo)準(zhǔn)規(guī)定的方法做局部修補(bǔ)。
